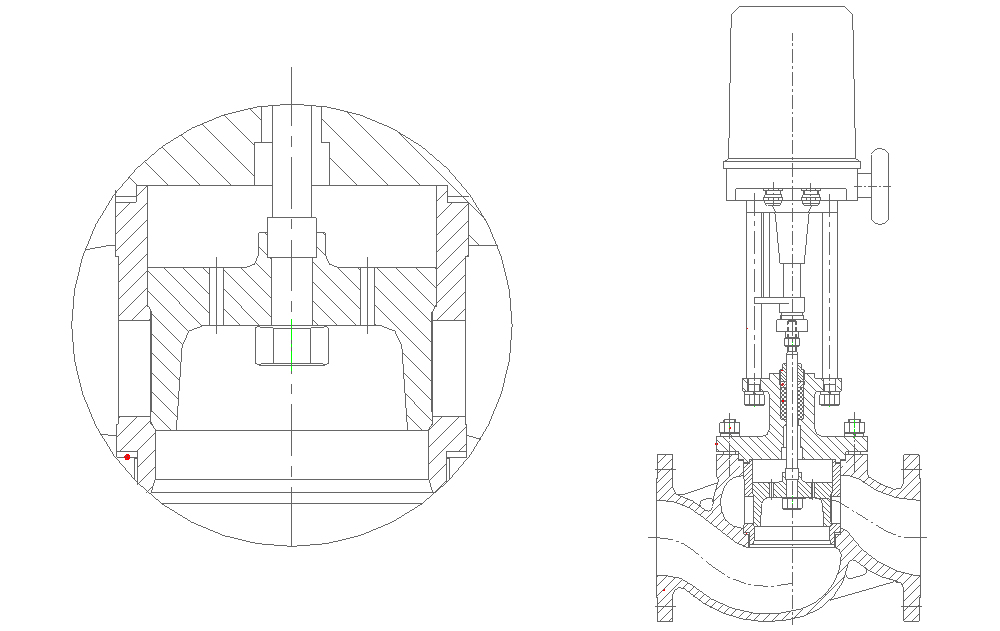

ZAZM型 双座套筒控制阀


　　★ 技术特点
　　◇ 阀体采用铸件，成本低，也可以按要求采用锻件。
　　◇ 采用开窗式套筒结构，不平衡力小，噪音低。
　　◇ 双密封面采用同轴加工，密封面贴合精密，泄漏小。
　　◇ 改变窗口形状，实现等百分比或线性特性调节，可调比大。
　　◇ 阀芯采用奥氏体不锈钢，密封面堆焊耐冲刷材料，提高抗气蚀、耐冲刷性能。
　　◇ 阀座、套筒等阀内件均为可拆卸结构，杜绝焊接式阀座出现延迟裂纹现象，提高了可靠性，同时更换维修方便。
　　◇ 整体散热型阀盖避免了由于散热不良导致的调节精度变低。
　　★ 技术参数

公称通径DN(mm)

40

50

65

80

100

125

150

200

250

300

公称压力PN(MPa)

1.6，2.5，4.0，6.4

工作温度Tw(℃)

碳钢阀体<425；铬钼钢阀体<510

工作行程(mm)

25

25

40

40

40

60

60

60

100

100

介质

蒸汽，水

调节特性

EQ%，LN

减压比

0.5～0.6

泄漏等级

Ⅳ

连接方式

法兰：GB、ANSI； 焊接，符合NB/T47044-2014或ANSI

　　★ 订货须知
　　用户收集现场工况，包括介质流量、阀门前后介质压力、温度。执行器动作方式、系统控制方式、流量特性、连接接口尺寸等。
