节流装置系列

　　■ 概述
　　以节流装置为检测件的差压式流量计，是历史悠久、 理论与实践资料丰富、使用成熟、应用范围极广的一类流量计。它由节流装置和差压变送器及显示仪表组成。人们利用节流装置在管道内使流体产生差压，经信号管道把差压传送给差压变送器，并转化成电流信号后再输入到显示仪表，显示管道中流体的瞬时流量和累积流量。利用调节仪表也可以对流量进行调节。节流装置结构简单，测量准确，使用可靠，维护方便。
　　■ 工作原理

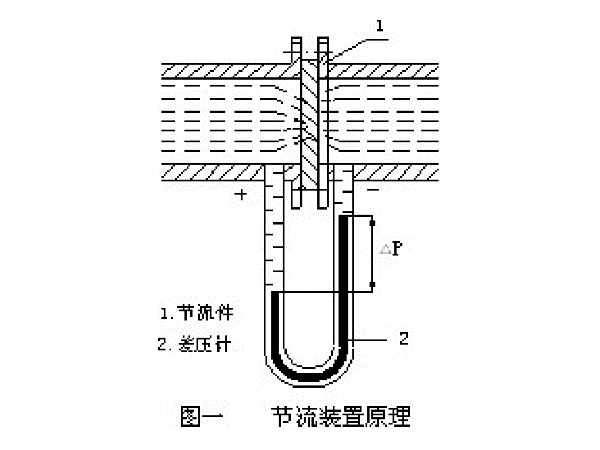

　　节流装置是人为的在流体流通的管道内造成节流（如图一所示）。当被测流体流过节流装置之后，造成一个局部收缩，流束集中， 流速增加，静压力降低，于是在节流件上、下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系，流量愈大，所产生的静压力差愈大，因此通过测量差压的方法，就可测得流量。
