AT-V 文丘里型过热蒸汽减温器

　　★ 工作原理

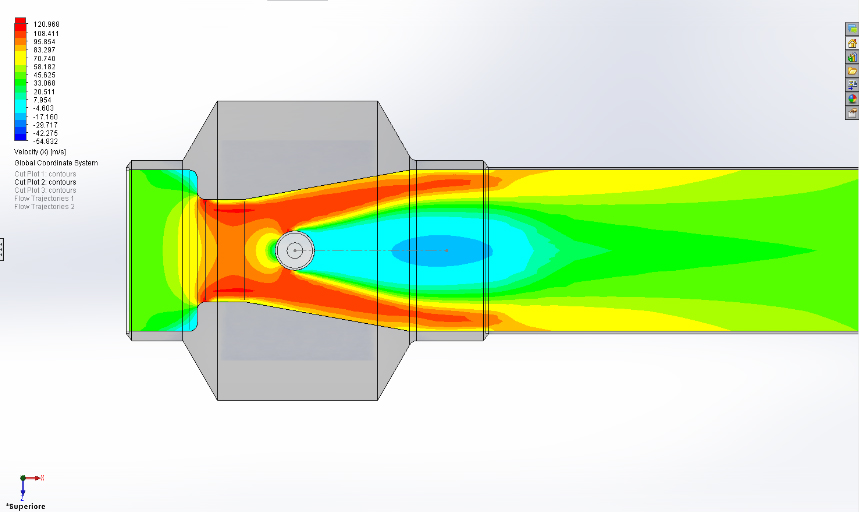

　　过热蒸汽通过减温器的入口进入文丘里状的腔室，冷却水通过文丘里喉部喷嘴喷入。通过喷嘴的冷却水雾化成水珠，利用文丘里原理，蒸汽在内部产生高的速度以及湍流，水与蒸汽充分混合，水吸收蒸汽热量快速蒸发，最终使过热蒸汽温度降低。能满足低速的蒸汽工况，可以配置一个和多个喷嘴来满足不同的流量条件。
　　★ 技术特点
　　● 特别适合用于小压差，低流速场合；
　　● 最佳能使蒸汽温度达到饱和温度+5℃；
　　● 标准蒸汽流量调节比达到 7：1；
　　● 多级CV值、CV值范围：0.02～7；
　　● 最高工作温度570℃；
　　● 最高工作压力 ANSI 2500；
　　● 雾化减温效率高，能耗少；
　　● 无运动部件，操作简单；
　　★ 控制条件
　　● 对冷却水的要求：喷射的水的TDS（总可溶性固体物）应该尽可能低。软化水和冷凝水是常见的选择。使用热水是比较 好的选择。对冷却水的压力的要求是：蒸汽压力高0.5bar。
　　● 控制阀：过热蒸汽压力控制阀及冷却水的流量控制阀应采用气动控制阀，不要采用电动控制阀。
　　● 温度控制：维持恒定的温度很重要，建议温度控制应采用PLC可编程控制。
　　★ 订货须知
　　用户收集现场工况，包括蒸汽流量、蒸汽压力、减温前温度、减温后温度、减温水压力及温度。执行器动作方式、系统控制方式、现场的管路走向等。
